Échodoppler : comprendre l’examen et ses usages au cabinet
L’essentiel
- L’échodoppler visualise la circulation du sang dans les vaisseaux : sens, vitesse et régularité du flux.
- Il repose sur l’effet Doppler, décrit par le physicien autrichien Christian Doppler en 1842.
- En doppler couleur, la convention d’affichage est standardisée : le bleu code un flux qui s’éloigne de la sonde, le rouge un flux qui s’en rapproche.
- L’examen est indolore, non irradiant, et dure en général de 15 à 30 minutes.
Un principe physique : l’effet Doppler
En 1842, Christian Doppler décrit, dans un mémoire consacré à la couleur des étoiles doubles, un phénomène devenu universel : la fréquence d’une onde change lorsque sa source et son observateur se déplacent l’un par rapport à l’autre. C’est l’effet que chacun connaît avec la sirène d’une ambulance, plus aiguë quand elle approche, plus grave quand elle s’éloigne.
Appliqué au corps humain, le principe est le même : la sonde émet des ultrasons, les globules rouges en mouvement les renvoient avec une fréquence légèrement décalée, et ce décalage est proportionnel à leur vitesse. L’échographe traduit cette différence en une information lisible : direction, vitesse et profil du flux sanguin.
Effet Doppler

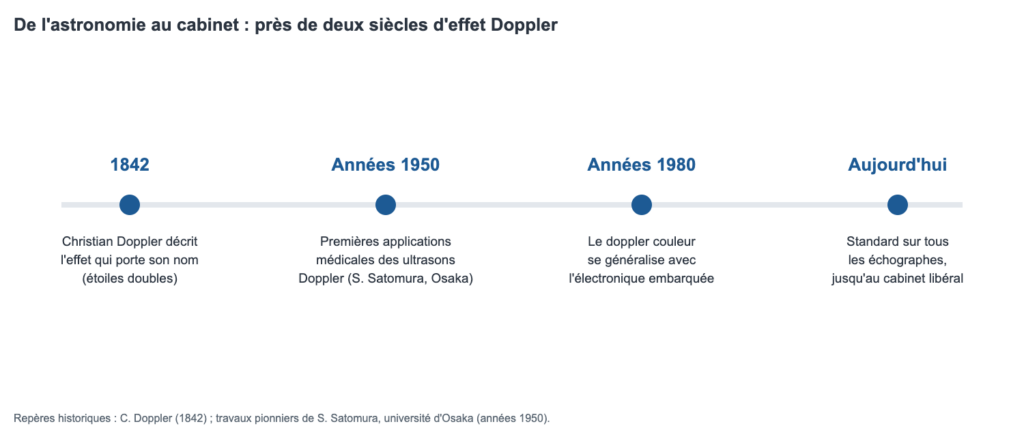

De l'astronomie au cabinet médical
Il aura fallu attendre plus d’un siècle pour que l’effet Doppler entre en médecine. Dans les années 1950, le physicien japonais Shigeo Satomura et son équipe de l’université d’Osaka appliquent les ultrasons Doppler à l’étude des flux cardiaques, puis vasculaires : ce sont les travaux fondateurs de l’exploration doppler moderne. Le doppler couleur se généralise dans les années 1980 avec l’électronique embarquée, et fait aujourd’hui partie de l’équipement standard des échographes.
Le praticien choisit son mode selon la question posée.
Les modes doppler expliqués

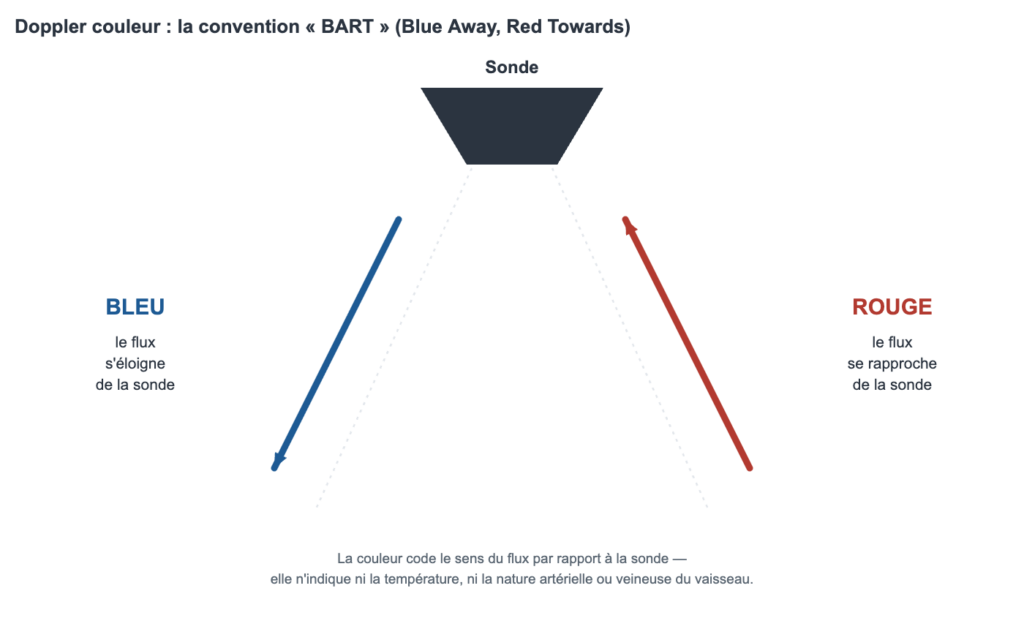

Le doppler couleur superpose les flux sur l’image en deux dimensions. La convention d’affichage, enseignée dans toutes les formations d’échographie, est résumée par l’acronyme anglais BART (« Blue Away, Red Towards ») : le bleu code un flux qui s’éloigne de la sonde, le rouge un flux qui s’en rapproche. Contrairement à une idée reçue, la couleur n’indique donc ni la température, ni la nature artérielle ou veineuse du vaisseau : elle dépend de l’orientation de la sonde.
Le doppler pulsé mesure les vitesses en un point précis choisi par le praticien, et les affiche sous forme de courbe au fil du temps. C’est lui qui permet de quantifier un flux et d’en étudier le profil.
Le doppler continu émet et reçoit en permanence : il mesure des vitesses élevées sans limite de quantification, au prix d’une localisation moins précise.
Le doppler énergie (ou power doppler) affiche l’intensité du signal plutôt que sa direction. Plus sensible aux flux lents et fins, il sert par exemple à détecter l’hypervascularisation d’un tissu inflammatoire.
Ce que l’examen apporte en clinique
En pratique de ville, trois usages dominent. Pour les vaisseaux des membres inférieurs, l’échodoppler explore les veines (insuffisance veineuse, varices, perméabilité) et les artères. En suivi de grossesse, il complète l’échographie pour apprécier les échanges entre la mère et le bébé lorsque la situation le justifie. Pour l’appareil locomoteur enfin, le doppler énergie aide à repérer l’inflammation d’un tendon ou d’une articulation, en complément de l’image en niveaux de gris. Dans tous les cas, le doppler ne remplace pas l’examen clinique : il le prolonge en rendant visible ce que la main et l’œil ne perçoivent pas.
Le déroulement de l’examen
Le déroulement est celui d’une échographie : un gel est appliqué sur la peau pour assurer la transmission des ultrasons, puis le praticien déplace la sonde sur la zone à explorer. Selon les vaisseaux étudiés, il peut demander de respirer profondément, de bloquer la respiration quelques secondes ou de se mettre debout. L’examen est indolore, sans rayonnement ionisant, et ne demande pas de préparation particulière dans la plupart des cas ; le cabinet précise les consignes éventuelles à la prise de rendez-vous.
Choisir un échographe doppler pour son cabinet
Les modes doppler équipent tous les échographes récents ; la différence se joue sur la sensibilité aux flux lents, la qualité de l’image et l’ergonomie des réglages. Le bon choix dépend de la spécialité et des examens réellement pratiqués au quotidien. iSonic accompagne cette réflexion, avec une démonstration au cabinet sur les échographes Samsung classés par spécialité et un guide du financement pour construire le projet d’équipement. Pour la montée en compétence, la formation en ligne sur iSonicSchool couvre la prise en main des modes doppler dans les situations cliniques courantes.
À retenir
L’échodoppler est une échographie augmentée : la même image, plus la mesure du flux sanguin, grâce à un principe physique décrit en 1842 et appliqué à la médecine depuis les années 1950. Indolore et non irradiant, il sert au quotidien pour les vaisseaux, le suivi de grossesse et la recherche d’inflammation — et son code couleur dit le sens du flux par rapport à la sonde, rien d’autre.
Références : C. Doppler, « Über das farbige Licht der Doppelsterne », 1842 ; travaux pionniers de S. Satomura sur le doppler médical, université d’Osaka, années 1950 ; convention d’affichage BART enseignée en échographie doppler.
iSonic équipe et accompagne les professionnels de santé dans l’acquisition de leur échographe Samsung, pour chaque spécialité médicale : démonstration au cabinet, formations en ligne et en présentiel sur notre plateforme iSonicSchool, au service de votre montée en compétence.
Questions fréquentes sur l'échodoppler
L’échographie montre les structures ; l’échodoppler y ajoute l’étude du flux sanguin, en direction et en vitesse. Les deux sont réalisés avec le même appareil, au cours du même examen.
Non. L’examen repose sur des ultrasons, sans rayonnement ni injection dans le cas général. La sonde est simplement posée sur la peau avec un gel.
Pas pour les examens courants des membres ou du cou. Un jeûne peut être demandé pour explorer les vaisseaux de l’abdomen ; suivez la consigne donnée avec le rendez-vous.
Un médecin formé à l’échographie de sa spécialité ou à l’échographie vasculaire. De plus en plus de praticiens libéraux s’équipent pour proposer l’examen directement au cabinet.
