ÉCHOGRAPHE SAMSUNG HERA W10 GYNÉCOLOGIE OBSTÉTRIQUE
L’échographe Samsung HERA W10, premier modèle de la famille HERA, vous apportera sérénité dans vos diagnostics grâce à ses modules ergonomiques, ses fonctionnalités d’analyse et ses performances en traitement de l’information. C’est aujourd’hui notre engagement, accompagner la santé de la femme et continuer de développer de nouvelles possibilités en échographie obstétrique.
Les nouveautés sur votre Samsung HERA W10
Technologie d'excellence
Ergodynamie
Images cliniques obtenues en échographie obstétrique - échographe Samsung HERA W10
Crystal Architecture™ au coeur du Samsung HERA W10
La Crystal Architecture™ combine le CrystalBeam™ et le CrystalPure™. Couplée aux sondes S-Vue™, elle permet d’obtenir une imagerie résolutive et informative pour tous les morphotypes lors d’une échographie obstétrique.
– Le CrystalBeam™ est un formateur d’images qui apporte haute définition et homogénéité de l’image sur toute la profondeur du champ exploré.
– La dernière technologie CrystalPure™ affine le traitement des images 2D et des Dopplers. L’algorithme avancé offre des performances remarquables et une efficacité inégalée pour les cas les plus complexes.
Nouvelle carte graphique
X3 Acquisitions volumiques plus rapides*
Imagerie Haute définition
X11 Puissance de traitement*
Cadences images élevées
X10 Vitesse de traitement de l’information*
*En comparaison avec le Samsung WS80A
Technologie de formateur d'images pour une homogénéité en profondeur lors de l'échographie obstétrique
Le CrystalBeam™ utilise une transmission arbitraire de la forme d’onde, un formateur de faisceaux multi-tirs, ainsi qu’une technologie d’émission/réception par superposition de signaux, afin de produire des cadences images élevées et d’améliorer l’uniformité et la résolution de l’imagerie* lors de l’échographie obstétrique.
* En comparaison avec le Samsung WS80A
Imagerie informative 2D générée par le CystalLive™
Le CrystalLive™ permet de vous conforter lors d’une échographie obstétrique avec l’imagerie fondamentale.
Parmi les nombreuses nouveautés : Atténuation des cônes d’ombre, suppression des artefacts, augmentation de la différenciation tissulaire.
Découvrez tout cela sur votre échographe Samsung HERA W10.
Visualisation des zones d’ombre

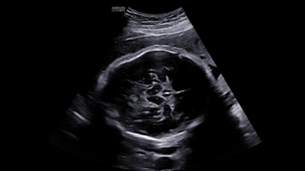

Cerveau foetal
Le ShadowHDR™ permet une sommation d’images réalisées sur des bandes de fréquences différentes afin de limiter les surexpositions et les atténuations du signal. Notamment pour le cerveau fœtal et le rachis.
Clarification des zones floues
Cerveau foetal
Le HQ-Vision™ optimise l’échogénicité des tissus en apportant plus de netteté et d’informations par rapport au signal natif.
Amélioration des images 2D avec technologie de réduction de bruit
Cerveau foetal
Le Clearvision est un algorithme de différenciation tissulaire qui améliore le ratio signal/bruit. Tout en réduisant les artefacts, il apporte un meilleur contourage des structures.
Performance 3D/4D pour les rendus anatomiques
Le CrystalLive™ permet d’améliorer la résolution en 3D/4D apportant des rendus volumiques au plus proche de l’anatomie fœtale.
Bénéficiez d’un confort de visualisation digne d’une station ultra Premium sur votre échographe obstétrique Samsung HERA W10.
Visualisation des structures internes et externes en rendu volumique
Dispositif intra-utérin avec CrystalVue™
Le CrystalVue™ est une technologie avancée qui permet de visualiser les structures tissulaires et les structures osseuses par transparence sur un rendu volumique. Ce mode utilise la superposition des différentes échogénicités pour favoriser une visualisation de toutes les structures sur un même volume.
Expression réaliste en anatomie 3D
Le RealisticVue™ propose des rendus anatomiques de haute résolution en 3D/4D. Une source lumineuse est modélisée afin de permettre un effet d’ombre sur les structures et de surligner les zones d’intérêt au cours de l’échographie obstétrique.
Imagerie volumique haute définition
Le HDVI™ 2.0 est un algorithme d’amélioration des contours et des structures volumiques. Cet outil permet la différenciation de l’information dans les moindres détails lors de l’échographie obstétrique.
Imagerie haute définition sur l’arborescence vasculaire
Les performances de visualisation des flux hémodynamiques ont été améliorées avec le CrystalLive™. La sensibilité accrue du Doppler permet une meilleure détection des flux sanguins, la microvascularisation ainsi que des acquisitions d’arborescence vasculaire en volumique. Un réel atout en matière d’échographie obstétrique.
Visualisation tridimentionnelle du flux sanguin
Doppler couleur avec LumiFlow™ (4 cavités)
Le LumiFlow™ est un codage de visualisation avec un effet tridimensionnel qui permet d’étudier l’architecture des vaisseaux lors de l’échographie obstétrique.
Visualisation des flux lents et microcirculation des structures
Artère péricalleuse avec MV-Flow™
Le MV-Flow™ offre une nouvelle alternative au Doppler Énergie pour visualiser les flux lents et la microvascularisation des structures. Les hautes cadences images et les filtres d’imagerie avancés permettent au MV-Flow™ de coder le mouvement des hématies en s’abstenant des artefacts de l’imagerie B et ainsi améliorer la résolution spatiale.
Doppler Énergie bidirectionnel
S-Flow™ avec LumiFlow™ (Vue de l’arc aortique) ™
Le S-Flow™ est une technologie de Doppler Énergie bidirectionnel qui permet de détecter la vascularisation périphérique des vaisseaux. Cet outil est conseillé dans les conditions difficiles que vous pourrez rencontrer au cours d’une échographie obstétrique.
L’excellence technologique au service de vos diagnostics
La santé de la femme chez Samsung s’inscrit dans une philosophie qui porte le nom de Crystal Clear Cycle™. Ce cycle représente l’accompagnement de la femme par nos technologies, nos outils, tout au long de son parcours. De la PMA, à la prise en charge de sa grossesse, jusque dans son suivi gynécologique.
HeartAssist™
Mesures semi-automatisées dédiées à l’étude du cœur fœtal
L’outil HeartAssist™, basé sur la reconnaissance d’images, permet d’identifier les structures de l’image en échographie obstétrique afin de réaliser automatiquement les mesures nécessaires à l’analyse du cœur fœtal. Il génère ensuite des résultats précis, ainsi que le tracé des courbes de normalité.
ViewAssist™
Classification semi-automatisée des images et annotation des structures
ViewAssist™ améliore votre productivité lors d’une échographie obstétrique en sélectionnant automatiquement pour vous les mesures en fonction de votre image échographique. Il permet de plus, une annotation automatique en fonction de l’anatomie fœtale.
Uterine Contour
Reconstruction automatique de la coupe frontale de l’utérus
L’outil Uterine Contour permet une reconstruction automatique de la coupe frontale de l’utérus. Le tracé de la Polylign se fait donc automatiquement et l’épaisseur est ajustée en fonction de l’épaisseur endométriale. De plus, ce mode offre la possibilité d’utiliser la classification des malformations utérines de l’ESHRE / ESGE et de l’ASRM*.
* ESHRE/ESGE : Société européenne de reproduction humaine et d’embryologie Société européenne de l’endoscopie gynécologique
* ASRM : Société américaine de la médecine reproductive
BiometryAssist™
Estimation des biométries fœtales
Slice A
Outil d’amélioration de la résolution de contraste grâce à un volume de la coupe épaisse
Acquisition volumique en temps réel de la coupe épaisse, améliorant la résolution de contraste. Ce mode est très utile pour l’analyse fine des extrémités, des membres, du sacrum et toutes structures osseuses.
5D CNS+™ (Système nerveux central)
Outil de mesure cérébral rapide
Le 5D CNS+™ est un module qui permet de générer et de reconstruire 9 plans de coupe automatiquement à partir d’une acquisition volumique sur le cerveau fœtal. Les calipers sont positionnés automatiquement par l’échographe obstétrique, à la demande de l’utilisateur.
5D Limb Vol.™
Outil d’estimation du poids fœtal
Le 5D Limb Vol.™ permet de vérifier la bonne croissance fœtale en étudiant l’évolutivité du développement des muscles fœtaux.
MPI+
Evaluation semi-automatisée des mesures IPM VG et IPM VD
Le MPI+ permet de mesurer semi-automatiquement l’IPM (Index de Performance Myocardique) VG et l’IPM VD, en assurant une haute reproductibilité. Après acquisition du Doppler Flux entrant/Flux sortant, la fonction MPI+ VD procède à l’alignement, à l’aide de signaux synchronisés, de la fréquence cardiaque et du mouvement de valve.
FreeForm™ du Samsung HERA W10
Une ergodynamie sans compromis
Le FreeForm™ procure un nouveau design et de nouvelles possibilités. Il a été développé afin de limiter les TMS(Troubles MusculoSquelettiques) en apportant un confort pour l’utilisateur lors d’une échographie obstétrique. Le but de Samsung est d’optimiser l’environnement de travail de l’utilisateur en proposant un panneau de contrôle modulable, assisté électroniquement. De plus, la possibilité d’approcher le panneau de contrôle vers le praticien lui apportera un emplacement plus spacieux pour ses jambes.
Panneau de contrôle assisté électroniquement
Une étude interne montre que ce nouveau panneau de contrôle divise par 3 les douleurs ostéoarticulaires au niveau de l’épaule, en comparaison avec les précédents modèles. L’utilisateur peut ainsi limiter les mauvaises postures pendant les examens échographiques obstétriques, par la possibilité d’approcher et de tourner le panneau de contrôle en même temps.
* Cette étude a été réalisée en comparant avec le panneau de contrôle du WS80A, avec l’utilisateur dans la même position.
Rationalisation de votre activité
Collaboration en temps réel et personnalisation de vos procédures
Samsung Healthcare est convaincu qu’un système performant doit vous permettre de rester focalisés sur vos patientes.
Nos différentes solutions technologiques vous invitent à une nouvelle façon de travailler, portée par la collaboration à distance et la rationalisation de vos procédures quotidiennes. Grâce à la personnalisation des paramètres de diagnostic ou encore la fusion de plusieurs actions en une, nos technologies offriront un gain de productivité au cours d’une échographie obstétrique.
SonoSync™
Une ergodynamie de pointe pour votre confort et votre productivité
SonoSync™* est une solution de partage d’images échographiques à distance, sur tout type de support. Les fonctions chat audio, marquage en temps réel et affichage unique sur un seul écran (option MultiVue) favorisent une collaboration optimale et rapide entre plusieurs utilisateurs et développent la télé-expertise.
* SonoSync™ est une solution de partage d’images échographiques.
* SonoSync™ est une solution de partage d’images échographiques.
HelloMom™
Transfert d’images et boucles vidéo échographiques
HelloMom™ est une solution sécurisée de partage d’images échographiques. À la suite d’un examen échographique obstétrique, les femmes enceintes et les familles pourront ainsi télécharger les images, directement sur un smartphone, grâce un QR code.
Préréglages
rapides de vos sondes
Avec une seule touche, l’utilisateur peut sélectionner les préréglages de sonde les plus courants. Le préréglage rapide augmente l’efficacité de l’échographie obstétrique pour rendre une journée complète d’examen simple et facile.
Touches paramétrables
à votre convenance
L’écran tactile est entièrement paramétrable, permettant à l’utilisateur de regrouper les actions les plus utilisées lors de l’échographie.
Boutons contextuels
pour un accès simple et rapide
En fonction du mode et des outils utilisés, les boutons contextuels permettent l’utilisation de raccourcis afin de gagner en productivité et en simplicité.
Sondes échographe Samsung HERA W10
CV1-8A
Abdomen, Obstétrique, Gynécologie
EV3-10B
Obstétrique, Gynécologie, Urologie
EV2-10A
Obstétrique, Gynécologie, Urologie
LA2-14A
Parties molles, Vasculaire, Musculo-squelettique, Obstétrique
L3-12A
Parties molles, Vasculaire, Musculo-squelettique
LA2-9A
Parties molles, Vasculaire, Musculo-squelettique
CA1-7A
Abdomen, Obstétrique, Gynécologie, Échographie de contraste
CA3-10A
Obstétrique, Gynécologie, Abdomen, Pédiatrie
CA2-9A
Obstétrique, Gynécologie, Abdomen
CF4-9
Pédiatrie, Vasculaire
CF4-9
Pédiatrie, Vasculaire
EA2-11AR*
Parties molles, Vasculaire, Musculo-squelettique, Obstétrique
EA2-11AV*
Parties molles, Vasculaire, Musculo-squelettique
PA1-5A
Cardiologie, TCD, Abdomen
PA4-12B
Cardiologie, Pédiatrie
PM1-6A
Cardiologie, Pédiatrie, Transcranien
PA3-8B
Cardiologie, Pédiatrie, Abdomen
PA3-8B
Cardiologie, Pédiatrie, Abdomen
Sonde ergonomique* (EA2-11AR, EA2-11AV)
La nouvelle conception de notre sonde endocavitaire avec une poignée mince et lisse, favorise une prise en main plus facile et confortable. Cette sonde est équipée d’une solution d’adhérence naturelle pour l’opérateur qui permet une répartition équilibrée du poids de la sonde.
Sécurisez vos données patients
La Cybersécurité par Samsung Healthcare
Prévention d'intrusion
Des outils afin de vous prémunir des cyber-attaques.
– Outils de sécurité (Anti-virus & pare-feu)
– Système d’opérations sécurisé
Contrôle d'accès
Protection renforcée pour l’accès aux informations patients.
– Gestion des comptes
– Vérification renforcée
Protection des données
Outils de cryptage pour la protectiondes données patients.
– Cryptage des données
– Transmission sécurisée
SAV
Hotline 5j/7 9h-18h : +33 (0)1.84.97.07.07
Rappel par un ingénieur technique dédié sous 1 h ouvrée.
Intervention pour toute panne bloquante sous 8h ouvrées.
Nos engagements
L’ensemble de notre équipe technique met tout en oeuvre pour vous offrir une prise en charge réactive et la solution adéquate qui vous permette de poursuivre votre activité sans interruption.
